Konsole KNELSEN

Konsola EL - ceownik

• prosty i szybki montaż okien w warstwy izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• bezpośrednie przykręcenie przez okno do konsoli
• proste czynności podczas prac renowacyjnych lub wymianie okien
• sprawdzone mocowanie do muru (cegła dziurawka, bloczki betonu komórkowego)
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405100	EL-150x1,5	50
K-405100-1	EL-150x2,5	50
K-405102	EL-200x1,5	50
K-405104	EL-200x2,5	50
K-405105	EL-250x1,5	50
K-405106	EL-250x2,5	50
K-405106-1	EL-250x3,0	50
K-405107	EL-300x3,0	50
K-405108	EL-350x3,0	50

Konsola EL - płaskownik

• prosty i szybki montaż okien
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• służy jako wzmocnienie muru
• w celu zachowania strefy bezpiecznej
• proste czynności podczas prac renowacyjnych lub wymianie okien
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405101-F	EL-150x2,5-F	50
K-405104-F	EL-200x2,5-F	50
K-405106-F	EL-250x2,5-F	50

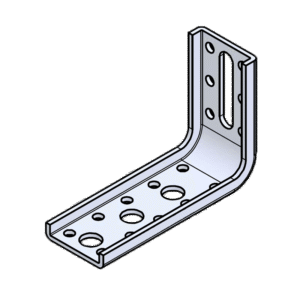

Kątownik łączący VBW

• do połączenia okna i konsoli montażowej
• do usztywnienia profili do montażu balkonu

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405112	VBW-35x50x2,5 (płaskownik)	50
K-405114	VBW-65x95x2,5	50
K-405116	VBW-65x145x2,5	50
K-405117	VBW-65x170x2,5	50
K-405118-1	VBW-110x125x2,5	50
K-405118-2	VBW-110x150x3,0	50

Konsola WU

• Konsola WU może być wykorzystywana do mocowania od dołu
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• możliwość trójwymiarowej regulacji, aby można było wyrównać tolerancje montażowe
• Znajduje zastosowanie w przypadku różnic wysokości od 12 mm do 50 mm
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405141	WU-150x1,5-60	50
K-405145	WU-200x1,5-60	50
K-405149	WU-200x2,5-60	50
K-405153	WU-250x2,5-60	50
K-405155	WU-300x3,0-60	50
K-405156	WU-350x3,0-60	50

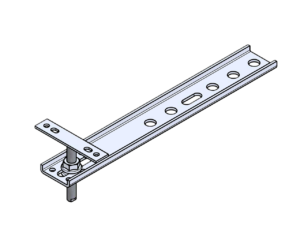

Konsola WM

• Konsola WM może być wykorzystywana do mocowania od dołu
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• możliwość trójwymiarowej regulacji, aby można było wyrównać tolerancje montażowe
• Znajduje zastosowanie w przypadku różnic wysokości od 12 mm do 50 mm
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405080	WM-150x1,5-40	50
K-405081	WM-150x1,5-60	50
K-405084	WM-200x1,5-40	50
K-405085	WM-200x1,5-60	50
K-405088	WM-200x2,5-40	50
K-405089	WM-200x2,5-60	50
K-405092	WM-250x2,5-40	50
K-405093	WM-250x2,5-60	50
K-405094	WM-300x3,0-40	50
K-405095	WM-300x3,0-60	50
K-405096	WM-350x3,0-40	50
K-405097	WM-350x3,0-60	50

Konsola SFK

• pewne zamocowanie okien w każdym murze
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• Można wykonać regulację końcową okna po jego wmurowaniu
• maksymalne obciążenie sprawdzone przez ift-Rosenheim
•
• Znajduje zastosowanie w przypadku różnic wysokości od 12 mm do 50 mm
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-148995	SFK-150x1,5-40	50
K-149004	SFK-150x1,5-60	50
K-148669	SFK-150x2,5-40	50
K-149004-2	SFK-150x2,5-60	50
K-149000	SFK-200x1,5-40	50
K-149005	SFK-200x1,5-60	50
K-149000-2	SFK-200x2,5-40	50
K-149005-2	SFK-200x2,5-60	50
K-149001	SFK-250x2,5-40	50
K-149006	SFK-250x2,5-60	50
K-149002	SFK-300x3,0-40	50
K-149007	SFK-300x3,0-60	50
K-149003	SFK-350x3,0-40	50
K-149008	SFK-350x3,0-60	50

Konsola W

• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• Montaż okna bez widocznych otworów na kołki po otwarciu skrzydła okiennego
• dobrze nadaje się do okna nieruchomego z wklejanymi szybami
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405002	W-150x1,5-40-Hülse10	25
K-405001	W-150x1,5-40-Hülse14	25
K-405006	W-200x1,5-40-Hülse10	25
K-405005	W-200x1,5-40-Hülse14	25
K-405010	W-200x2,5-40-Hülse10	25
K-405009	W-200x2,5-40-Hülse14	25
K-405011	W-250x2,5-40-Hülse10	25
K-405013	W-250x2,5-40-Hülse14	25
K-405012	W-300x1,5-40-Hülse10	25
K-405014	W-300x1,5-40-Hülse14	25
K-405016	W-350x1,5-40-Hülse10	25
K-405015	W-350x1,5-40-Hülse14	25

Konsola WU

• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• opracowana do budynków z cegły z „rolką leżącą”
• zamocowanie bez oklockowania
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405170	WU-75-115x230x2,5-W	25
K-405171	WU-110-150x220x2,5-W	25
K-405172	WU-75-115x230x2,5-F	25
K-405173	WU-110-150x220x2,5-F	25

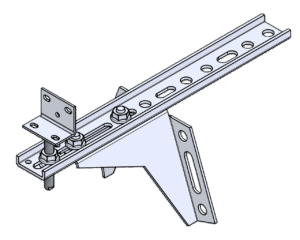

Konsola WU-ST

• pewne zamocowanie okien w każdym murze
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• oferuje dużą wartość przeniesienia obciążenia przy dużym wysunięciu
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405070-F	WU-ST-250x2,5-65-F	25
K-405070-W	WU-ST-250x2,5-65-W	25
K-405071-F	WU-ST-300x3,0-110-F	25
K-405071-W	WU-ST-300x3,0-110-W	25
K-405072-F	WU-ST-350x3,0-155-F	25
K-405072-W	WU-ST-350x3,0-155-W	25

Profil SL

• oferuje wysoką wartość przeniesienia obciążenia, zajmując mniej miejsca

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405262	SL-350x3,0	25
K-405263	SL-400x3,0	25
K-405255	SL-U-400x3,0	25

Konsola SL

• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• oferuje dużą wartość przeniesienia obciążenia przy dużym wysunięciu
• pewne zamocowanie okien w każdym murze

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405270	SL-220-80	25
K-40527013	SL-240-100	25
K-405271	SL-265-125	25
K-40527126	SL-290-150	25
K-405272	SL-350-175	25
K-405273	SL-365-225	25

Szyna pomocnicza W-Sch

• pewne zamocowanie konsoli w murze
• opracowana w celu zabezpieczenia przed wypadnięciem
• wyrównuje momenty wywracające
• sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405029	W-SCH-140x115	50
K-405029-1	W-SCH-140x250	50

Kątownik do montażu okien z płaskownika i kątownika (F-U-P FMW)

• do zamocowania okna od dołu na poziomie warstwy izolacyjnej
• oferuje wiele możliwości przymocowania do muru
• minimalizacja mostków termicznych
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405110	FMW-30x150x2,5	50
K-405110-1	FMW-40x90x2,5	50
K-405111	FMW-50x150x2,5	50
K-405240	F-U-P-FMW-30x160x2,5	50
K-405241	F-U-P-FMW-50x160x2,5	50
K-405242	F-U-P-FMW-70x165x2,5	50
K-405243	F-U-P-FMW-30x205x2,5	50
K-405244	F-U-P-FMW-50x210x2,5	50
K-405245	F-U-P-FMW-70x215x2,5	50
K-405246	F-U-P-FMW-30x255x2,5	50
K-405247	F-U-P-FMW-50x260x2,5	50
K-405248	F-U-P-FMW-70x265x2,5	50
K-405249	F-U-P-FMW-30x280x2,5	50
K-405250	F-U-P-FMW-50x258x2,5	50
K-405251	F-U-P-FMW-70x290x2,5	50

Kątownik do montażu okien Ceownik (FMW)

• prosty i szybki montaż okien w warstwie izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• krótsze ramię do zamocowania na futrynie okiennej, dłuższe ramię do zamocowania na murze
• Kątownik dwustopniowy w celu uzyskania więcej wolnej przestrzeni przy uszczelnianiu
• Zamocowanie okien zgodnie z klasą wytrzymałości RC2
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405121	FMW-50x140x1,5	50
K-405120	FMW-65x125x1,5	50
K-405127	FMW-65x145x1,5	50
K-405122	FMW-65x145x2,5	50
K-405122-3	FMW-65x145x3,0	50
K-405124	FMW-65x170x2,5	50
K-405137-0	FMW-75x135x2,5	50
K-405123	FMW-95x140x3,0	50
K-405125	FMW-150x160x3,0	50
K-405126	FMW-95x150x3,0 (łamana)	50
K-405122-8	FMW-65x145x3,0-BS32-ETB	50
K-405122-85	FMW-65x145x3,0-BS50-ETB	50

Kątownik do montażu okien Ceownik z elementem regulacyjnym (FMW)

• prosty i szybki montaż okien w warstwie izolacyjnej
• z przyłączem kątowym może być wykorzystywany do mocowania od dołu
• z przyłączem płaskim może być wykorzystywana do mocowania od dołu i z boku
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• Kątowniki umożliwiają trójwymiarową regulację, aby można było wyrównać tolerancje montażowe
• zamocowanie bez oklockowania
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405128	FMW-65x145x2,5-F60	50
K-405129	FMW-95x140x3,0-F60	50
K-405135	FMW-65x145x2,5-W60	50
K-405136	FMW-95x140x2,5-W60	50

Konsola WS

• pewne zamocowanie okien w każdym murze
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• oferuje dużą wartość przeniesienia obciążenia przy dużym wysunięciu
• maksymalne obciążenie sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405075	WS-65x110-F60	50
K-405076	WS-65x110-W60	50
K-405077	WS-110x110-F60	50
K-405078	WS-110x110-W60	50

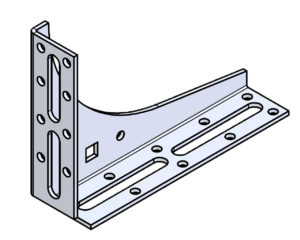

Kątownik SLW

• prosty i szybki montaż okien na poziomie warstwy izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• pewne zamocowanie w każdym murze
• duża wartość przeniesienia obciążenia

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405200	SLW-60x180x2,5	10
K-405201	SLW-95x180x2,5	10
K-405201-1	SLW-120x200x2,5	10
K-405202	SLW-150x200x2,5	10
K-405204	SLW-180x200x2,5	10
K-405202-1	SLW-200x250x2,5	10
K-405203	SLW-200x300x2,5	10

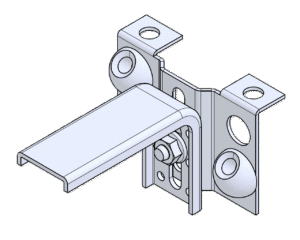

Kątownik EL do montażu okna w starym budynku

• opracowane do starego budynku
• Zamocowanie w warstwie izolacyjnej w przypadku odsłoniętych ościeżnic

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405230	FMW-50x140x1,5	25
K-405032	FMW-LL-65x95x1,5	25

Szyna perforowana V

• dla pewnego zamocowania w cegle dziurawce
• sprawdzone przez ift-Rosenheim

Karta techniczna

Dane techniczne

Symbol	Nazwa	Karton [szt.]
K-405179	V-15x160x2	100
K-405180	V-15x200x2	100
K-405183	V-200	50
